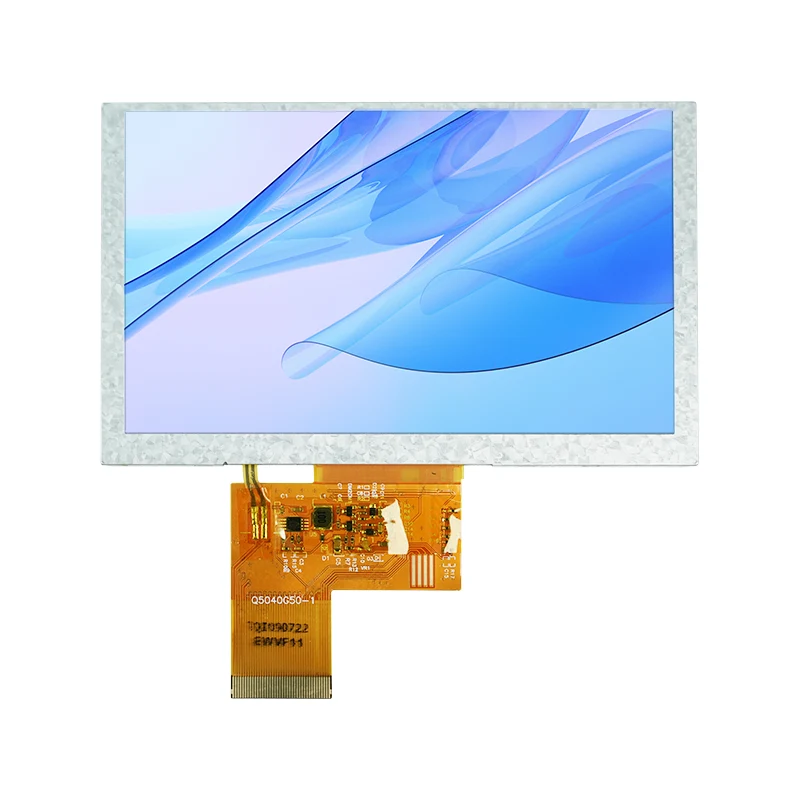

Layar LCD TFT Cerdas: Panduan Praktis dari Seleksi hingga Penerapan Pengembangan

Dalam sistem tertanam dan desain interaksi manusia-mesin,Layar LCD TFT Cerdasbukan lagi sekedar "komponen tampilan" — ini adalah faktor penting yang menentukan pengalaman pengguna dan kesuksesan produk. Baik Anda sedang mengembangkan HMI industri, panel kontrol rumah pintar, atau perangkat medis genggam, menavigasi beragam LCD TFT Cerdas di pasar dan membuat pilihan yang tepat sambil memastikan penerapan yang cepat seringkali lebih rumit daripada yang terlihat.

1. Seleksi: Jangan Hanya Melihat Ukuran dan Resolusi

Kesalahan paling umum selama fase pemilihan adalah memilih layar dengan pola pikir "kelihatannya benar". Pada kenyataannya, perbedaan inti antara LCD TFT Cerdas sering kali terletak di luar lembar spesifikasi.

1.1 Tipe Antarmuka: Pemisahan Kritis Pertama

Jenis antarmuka secara langsung menentukan apakah pengontrol utama Anda dapat menggerakkan layar dan seberapa rumit proses pengembangannya. Jenis antarmuka umum masing-masing memiliki aplikasi yang sesuai:

Catatan khusus: Jika pengontrol utama Anda adalah MCU seperti STM32F103 yang tidak memiliki pengontrol RGB internal, memilih layar antarmuka RGB secara langsung akan sangat sulit. Anda memerlukan chip jembatan tambahan (seperti SSD1963), atau sebagai alternatif, beralih ke SPI atau layar antarmuka paralel.

1.2 Resolusi dan Pencocokan Ukuran

Resolusi yang lebih tinggi tidak selalu lebih baik. Dalam dunia sistem tertanam yang terbatas ruangnya, resolusi yang lebih tinggi berarti penggunaan memori framebuffer yang lebih besar, konsumsi daya yang lebih tinggi, dan biaya yang lebih tinggi. Aturan praktisnya adalah:

Untuk menampilkan ikon atau teks sederhana (misalnya, panel peralatan): 240x240 atau 320x320 sudah cukup
Untuk antarmuka manusia-mesin standar (misalnya terminal genggam): 480x480 atau 800x480
Untuk aplikasi yang memerlukan bagan atau gambar yang jelas: 720x720 atau lebih tinggi

TFT persegi menjadi semakin umum pada perangkat pintar yang dapat dikenakan dan instrumen industri. Spesifikasi umum mencakup 1,3 inci (240x240), 3,4 inci (480x480), dan 4,0 inci (720x720).

1.3 Kemampuan Beradaptasi Lingkungan: Kondisi Dalam Ruangan, Luar Ruangan, atau Ekstrem?

Banyak proyek berfungsi dengan baik dengan layar standar selama fase pembuatan prototipe tetapi mengalami masalah setelah diterapkan di lapangan. Tiga parameter utama patut mendapat perhatian khusus:

• Kecerahan: 300–400 nits cukup untuk penggunaan di dalam ruangan; aplikasi semi-luar ruangan membutuhkan 500–800 nits; penggunaan penuh di luar ruangan di bawah sinar matahari langsung memerlukan 1000 nits atau lebih tinggi untuk keterbacaan

• Suhu Pengoperasian: Kelas komersial: 0°C hingga 50°C; kelas industri: -20°C hingga 70°C; lingkungan otomotif atau ekstrem memerlukan suhu -30°C hingga 85°C atau lebih

• Sudut Pandang: Untuk skenario di mana banyak orang melihat layar atau saat perangkat dipasang pada suatu sudut, layar IPS dengan sudut pandang penuh lebih disukai; Layar TN lebih murah tetapi menunjukkan perubahan warna yang signifikan pada sudut lebar

1.4 Panel Sentuh dan Perawatan Permukaan

Jika produk Anda memerlukan fungsionalitas sentuh, selain memilih antara tipe resistif dan kapasitif, ada beberapa detail yang mudah diabaikan:

Metode Laminasi: Ikatan optik memberikan kejernihan lebih baik dan refleksi lebih rendah dibandingkan dengan laminasi celah udara, namun biayanya lebih tinggi
Lapisan Permukaan: Lapisan anti-silau (AG), anti-reflektif (AR), dan anti-sidik jari (AF) — untuk perangkat luar ruangan atau dengan kecerahan tinggi, disarankan menggunakan kombinasi AG+AR

Kustomisasi Kaca Penutup: Apakah diperlukan sudut membulat, logo layar sutra, lubang, atau modifikasi estetika lainnya

2. Perangkat Keras dan Pengemudi: Penghindaran Jebakan

Setelah layar dipilih, desain perangkat keras dan pengembangan driver menimbulkan potensi kendala lainnya.

2.1 Kabel dan Koneksi FPC

Kabel FPC adalah penyebab 80% gangguan layar. Selalu buka kunci kait konektor sebelum memasukkan atau melepaskan kabel — menariknya secara paksa dapat merusak kontak emas. Jangan pernah mencolokkan atau mencabut FPC saat sistem dihidupkan, karena sisa arus dapat membakar antarmuka.

Saat menyesuaikan FPC, perhatikan:

Apakah urutan pin dan level voltase kompatibel dengan mainboard Anda
Apakah diperlukan pembengkokan, pelebaran, atau perutean di sekitar komponen lain
Apakah panjang FPC sesuai dengan desain enclosure mekanis

2.2 Catu Daya dan Lampu Latar

TFT-LCD biasanya memerlukan beberapa rel tegangan: VDD (logika 3,3V), VGH (bias positif), VGL (bias negatif), dan lain-lain. Pengiriman daya yang tidak normal adalah penyebab nomor satu distorsi warna dan layar berkedip. Pendekatan diagnostik yang umum adalah memeriksa apakah tegangan VCOM menyimpang dari spesifikasi lembar data (misalnya, melebihi 3,8V sering kali menyebabkan kedipan yang terlihat).

Untuk berkendara dengan lampu latar, disarankan menggunakan solusi arus konstan dengan peredupan PWM. Jika frekuensi PWM turun di bawah 150Hz, mata manusia mungkin merasakan kedipan; disarankan untuk menaikkan frekuensi di atas 200Hz.

2.3 IC Driver dan Pustaka Grafik

IC driver TFT yang umum termasuk ILI9341, ST7789, dan ST7735. Diantaranya, ILI9341 menawarkan dokumentasi paling melimpah dan implementasi driver paling sederhana, sehingga cocok untuk aplikasi resolusi 240x320.

Untuk perpustakaan grafis, LVGL dan TouchGFX adalah pilihan utama di ruang tertanam. LVGL adalah sumber terbuka dan mendukung berbagai platform, sementara TouchGFX sangat dioptimalkan untuk mikrokontroler STM32.

3. Opsi Khusus: Layar Serial Cerdas UART

Jika tim Anda tidak ingin menginvestasikan banyak waktu dalam pengembangan driver grafis, atau jika pengontrol utama Anda memiliki sumber daya yang terbatas, layar serial UART adalah opsi yang patut dipertimbangkan.

Layar tersebut dilengkapi MCU bawaan (misalnya ATmega328PB) dan dapat dikontrol hanya dengan mengirimkan perintah melalui port serial, hanya menempati pin TX dan RX.

Layar UART yang ada di pasaran umumnya terbagi dalam dua kategori:

Yang pertama menawarkan efisiensi pengembangan yang sangat tinggi — Anda bahkan dapat menyimulasikan UI pada PC sebelum mem-flash-nya ke layar. Yang terakhir ini memberikan lebih banyak kemampuan kontrol tingkat rendah.

4. Referensi Cepat Diagnosis Kesalahan Umum

Terakhir, berikut adalah daftar referensi cepat untuk memecahkan masalah bidang frekuensi tinggi — ini mungkin bisa menghemat waktu:

Gejala	Arah Investigasi Prioritas
Layar bermasalah, tidak ada tampilan	Periksa apakah kabel FPC kendor atau teroksidasi (80% kasus); verifikasi pengaturan resolusi / kecepatan refresh
Distorsi warna, garis vertikal, jitter	Periksa tegangan suplai yang tidak normal (VGL/VGH/VCOM); periksa apakah frekuensi peredupan PWM terlalu rendah
Gambar redup atau lampu latar tidak berfungsi	Periksa LED lampu latar yang menua; verifikasi volume keluaran aktualtage adaptor daya
Memperbaiki bintik-bintik gelap/putih pada layar	Kerusakan fisik atau kompresi dari sisi belakang (tidak dapat diperbaiki — memerlukan penggantian)

Pemilihan dan pengembangan TFT LCD, pada intinya, merupakan trade-off antara biaya, kinerja, siklus pengembangan, dan keandalan. Tidak ada layar yang "terbaik" — yang ada hanya solusi "paling sesuai". Saya harap panduan ini membantu Anda menghindari jalan memutar yang tidak perlu di awal proyek, sehingga memungkinkan Anda untuk lebih memfokuskan upaya dalam menciptakan pengalaman produk yang benar-benar berbeda.
