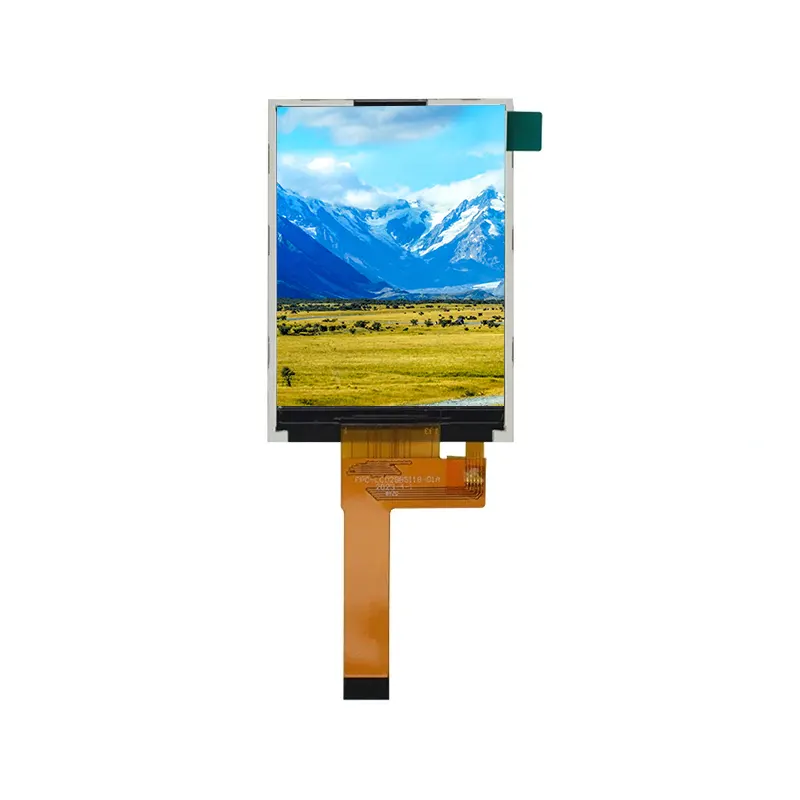

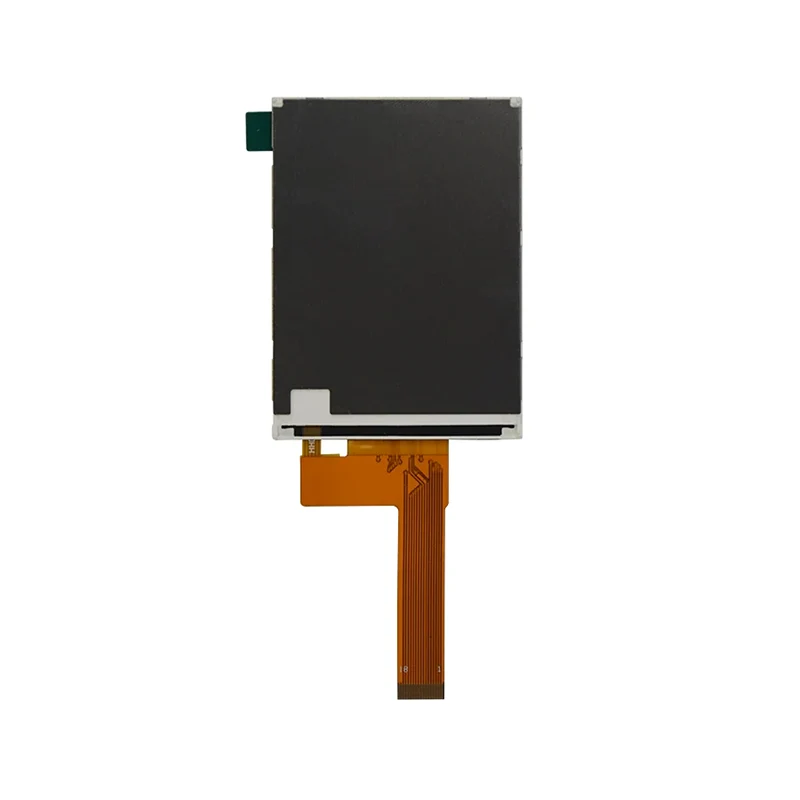

Modul Layar LCD TFT TN Standar Grafis 2,7'

Modul Layar LCD TFT TN Standar Grafis 2,7' terutama digunakan dalam LCD industri & Rumah pintar. Seperti:

1. Terminal Genggam Industri

Perangkat Genggam Industri: LCD Khusus untuk Pemindai PDA/Barcode

LCD tahan lama | Sempurna untuk Detektor Industri & Terminal Data

LCD Canggih untuk Pemindai Inventaris & Printer Portabel

Layar Berkualitas Tinggi – Dibuat untuk Perangkat Genggam Industri

2. Rumah Pintar

Panel Kontrol Rumah Pintar | Solusi LCD Tingkat Lanjut Khusus

LCD Tahan Lama untuk Pembuat Kopi, Penyedot Debu Robot & Oven

Layar Rumah Pintar – Berkualitas Tinggi & Sesuai Pesanan

Detail

Tianfu Spesifikasi Modul Layar LCD TN TFT Standar Grafis 2,7' yang Disesuaikan

Pengalaman Aplikasi Dunia Nyata dari Tianfu: Perspektif dari Produsen Terminal Data Seluler

"Saat mengembangkan PDA industri generasi baru, Modul Layar LCD TFT TN TN Standar Grafis 2,7' ini menjadi pilihan utama kami. Lampu latar dengan kecerahan tinggi (kami menyesuaikan versi 500 cd/m²) dan perlakuan anti-silau benar-benar memecahkan masalah sulitnya pengenalan konten layar di bawah cahaya luar ruangan yang kuat."

“Rasio layar lebar 960×240 sangat kompatibel dengan logika interaksi terminal data seluler: ruang horizontal cukup untuk menampilkan barcode dan nomor waybill secara penuh, sedangkan tata letak vertikal sangat sesuai dengan desain UI klasik ‘area tampilan informasi + tombol tetap bawah’, memungkinkan pengoperasian yang efisien dalam ruang yang ringkas.”

"Fitur konsumsi daya rendah pada antarmuka SPI secara langsung meningkatkan masa pakai baterai terminal. Dengan konsumsi daya logika hanya 8mA untuk modul, dikombinasikan dengan strategi kontrol gradasi lampu latar yang kami kembangkan sendiri, masa pakai baterai perangkat secara keseluruhan telah meningkat sekitar 18% dalam skenario operasi pemindaian berkelanjutan."

“Stabilitas suhu yang luas (-20°C hingga +70°C) dan keandalan mekanis modul telah lulus pengujian ketat kami, termasuk siklus suhu tinggi-rendah dan uji jatuh 1,2 meter, sepenuhnya memenuhi persyaratan ketahanan di lingkungan industri.”

Optimasi & Dukungan yang Ditargetkan

Kami memberikan solusi yang ditingkatkan untuk aplikasi seperti:

Fitur Eksklusif: Driver lampu latar yang ditingkatkan (mendukung peredupan PWM/pengaktifan cepat), sentuhan sarung tangan, desain anti-interferensi, dan kit mode hemat energi.

Kustomisasi Industri: Tersedia versi khusus yang dioptimalkan untuk skenario seperti logistik ekspres, pergudangan rantai dingin, dan inspeksi luar ruangan.

Dukungan Cepat: Menyediakan desain referensi yang kompatibel dengan mesin pemindaian utama, alat pengujian lini produksi, dan jaminan pasokan jangka panjang.

Umpan Balik Pelanggan

"Selama 18 bulan terakhir, kami secara kumulatif telah menggunakan lebih dari 35.000 unit modul ini di tiga produk terminal kami. Yang paling memuaskan kami adalah konsistensi batch yang sangat baik dan respons dukungan teknis yang sangat cepat, yang memberikan jaminan kuat untuk produksi skala besar dan pemeliharaan purna jual kami. Tianfu adalah pabrik LCD yang andal dan dapat disesuaikan, kami selalu mempercayai mereka."

Aplikasi Modul Layar LCD TFT Tianfu 2.7'

Waktu Terkemuka Tianfu

Pertanyaan Umum

Q1: Bagaimana cara memilih antara antarmuka SPI dan RGB?

J: Kedua antarmuka memenuhi persyaratan aplikasi yang berbeda:

Antarmuka SPI memiliki sejumlah kecil pin (biasanya 3–4 jalur data), ideal untuk skenario di mana sumber daya pin MCU terbatas dan persyaratan kecepatan refresh rendah, seperti menampilkan gambar statis atau memperbarui data secara perlahan.

Antarmuka RGB memungkinkan transmisi data paralel dengan kecepatan refresh lebih tinggi, cocok untuk menampilkan konten dinamis, video, atau grafik yang berubah dengan cepat, tetapi memerlukan lebih banyak sumber daya pin.

Q2: Mengapa lampu latar memerlukan tegangan yang relatif tinggi yaitu 8,7–10,2V?

J: Modul ini mengadopsi desain lampu latar dengan beberapa LED yang dihubungkan secara paralel. Persyaratan tegangan yang relatif tinggi biasanya berarti lampu latar terdiri dari beberapa LED yang dihubungkan secara seri, yang dapat menghasilkan kecerahan yang seragam dan memadai. Dalam penggunaan sebenarnya, diperlukan sirkuit driver lampu latar khusus; itu tidak dapat dihubungkan langsung ke catu daya logika 3.3V.

Q3: Apakah kisaran suhu pengoperasian modul memenuhi persyaratan aplikasi industri?

J: Ya. Kisaran suhu pengoperasian -20°C hingga +70°C mencakup persyaratan sebagian besar lingkungan industri. Untuk lingkungan yang lebih ekstrem (seperti bengkel luar ruangan yang sangat dingin atau bersuhu tinggi), kami dapat menyediakan versi suhu lebar (diperlukan penyesuaian) yang memenuhi persyaratan khusus -40°C hingga +85°C.

Q4: Apakah kisaran suhu pengoperasian modul memenuhi persyaratan aplikasi industri?

J: Ya. Kisaran suhu pengoperasian -20°C hingga +70°C mencakup persyaratan sebagian besar lingkungan industri. Untuk lingkungan yang lebih ekstrem (seperti bengkel luar ruangan yang sangat dingin atau bersuhu tinggi), kami dapat menyediakan versi suhu lebar (diperlukan penyesuaian) yang memenuhi persyaratan khusus -40°C hingga +85°C.

Q5: Bagaimana cara menggerakkan tampilan layar ini? Sirkuit periferal apa yang dibutuhkan?

J: Sebuah sistem dasar memerlukan:

Catu daya logika 3.3V (akurasi ±5%)

Sirkuit driver lampu latar 8–10V (arus konstan 15–25mA)

MCU atau pengontrol tampilan (mendukung antarmuka SPI atau RGB)

Opsional: Pengontrol layar sentuh (untuk versi yang mendukung sentuhan)

Kami menyediakan referensi lengkap diagram rangkaian desain dan kode contoh driver (platform pendukung seperti STM32, ESP32 dan Arduino).

Q6: Aspek penyesuaian apa yang didukung untuk tampilan layar ini?

J: Kami menawarkan layanan penyesuaian modular terdepan di industri, dengan opsi penyesuaian utama termasuk:

Antarmuka dan Kustomisasi Pin

Sesuaikan posisi konektor FPC dan urutan pin agar sesuai dengan tata letak PCB Anda

Sesuaikan set perintah antarmuka SPI agar sesuai dengan chip kontrol utama Anda

Tambahkan antarmuka I2C untuk layar sentuh atau sensor cahaya sekitar

Penyesuaian Kinerja Optik

Ganti bahan kristal cair dengan sudut pandang berbeda (IPS/FFS/TN)

Menyesuaikan kecerahan lampu latar (rentang opsional: 150–800 cd/m²)

Ubah sudut polarizer (0°/90°/180°/270°)

Tambahkan perawatan permukaan seperti anti silau dan anti sidik jari

Adaptasi Struktur Mekanik

Sesuaikan ketebalan modul secara keseluruhan (ketebalan minimum hingga 1,8 mm)

Ubah panjang FPC dan arah keluar kabel

Menambah atau mengurangi posisi lubang pemasangan

Sesuaikan desain rangka untuk persyaratan penyegelan tertentu

Kemampuan Beradaptasi Lingkungan Khusus

Versi suhu lebar (-40°C hingga +85°C)

Versi kecerahan tinggi untuk visibilitas luar ruangan

Desain diperkuat tahan getaran
