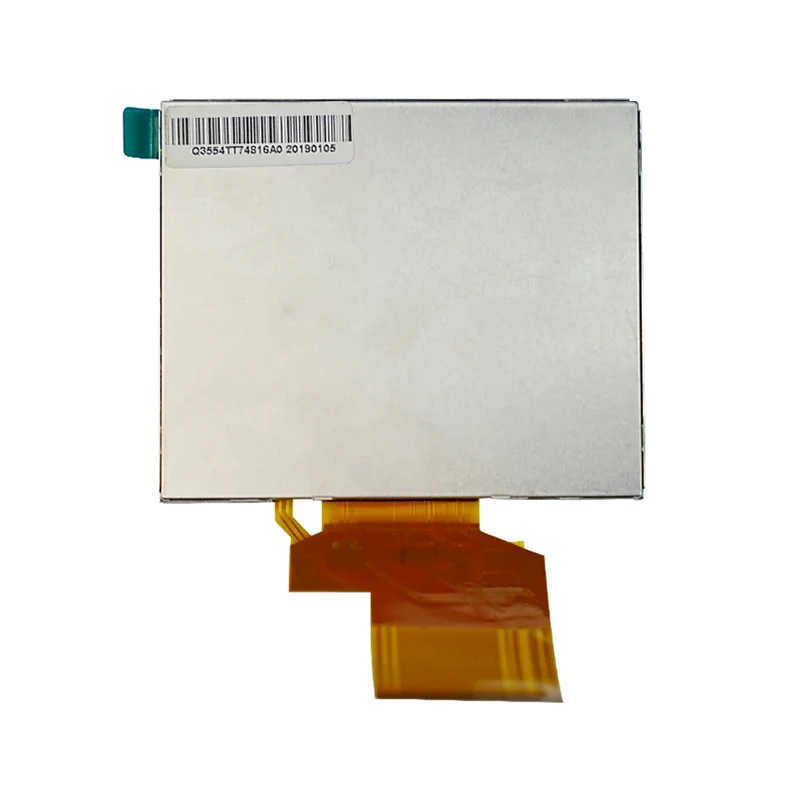

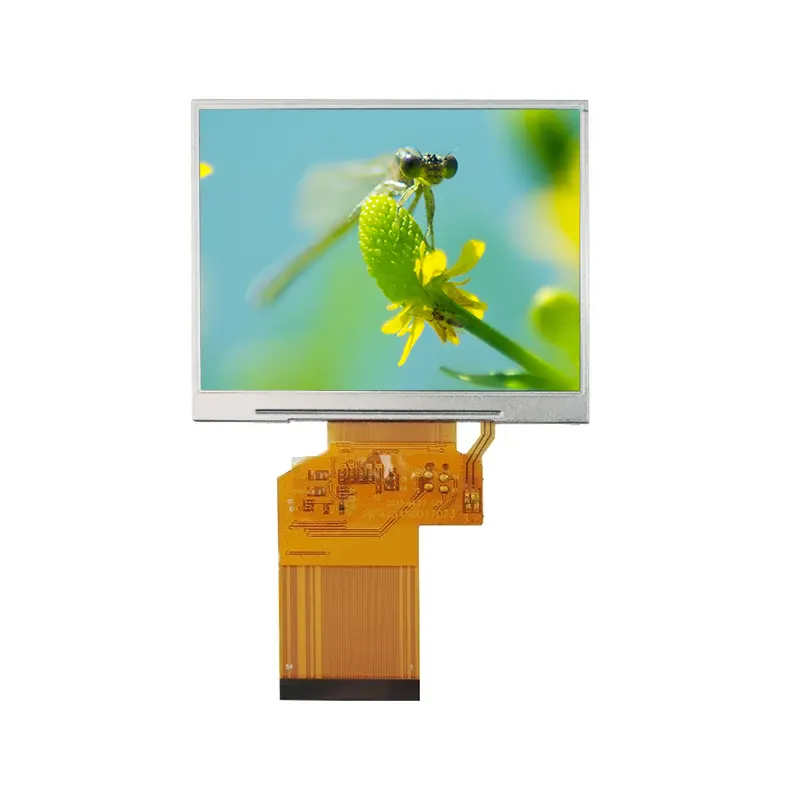

Modul Layar LCD TFT TN Standar Industri 3,5'

Tianfu, produsen LCD Tiongkok yang mengkhususkan diri pada tampilan berkualitas tinggi, hemat biaya, dan dapat disesuaikan, menawarkan Modul Layar LCD TFT TN Standar Industri 3,5'. Dirancang untuk lingkungan yang keras, modul ini memiliki resolusi 320×RGB×240, 16,7 juta warna, dan IC driver HX8238D, mendukung antarmuka serbaguna (RGB 24-bit, Serial RGB, CCIR601/656) untuk integrasi tanpa batas ke dalam sistem industri. Spesifikasi utama mencakup kemampuan beradaptasi pada suhu tingkat industri (pengoperasian -20°C ~ +70°C, penyimpanan -30°C ~ +80°C), lampu latar 6 LED, rasio kontras 350:1, dan dimensi ringkas (76,90×63,9×3,26 mm).

Spesifikasi

Detail Modul Layar LCD TFT Tianfu 3.5'

Baik digunakan dalam antarmuka manusia-mesin (HMI), pengukur tampilan status, layar perangkat portabel, atau terminal pemutaran multimedia, Modul Layar LCD TFT TN Standar Industri 3,5' memberikan solusi tampilan yang jernih, stabil, dan andal.

1. Kontrol & Otomasi Industri

· Panel Kontrol PLC dan Antarmuka Manusia-Mesin (HMI)

· Instrumen Uji Genggam (Multimeter, Osiloskop)

· Panel Operasi Robot/Otomasi Industri

· Unit Remote Control (Derek, Mesin Konstruksi)

· Terminal Akuisisi dan Inspeksi Data Portabel

2.  Rumah Pintar & Internet Segala (IoT)

· Panel Kontrol Rumah Pintar/Layar Kontrol Pusat

· Sakelar Dinding Cerdas

· Panel Kontrol Peralatan Rumah Tangga (AC, Mesin Cuci, Pintu Kulkas Cerdas/Pembuat Es, Mesin Pencuci Piring, Oven, Oven Uap, Kombo Cuci/Pengeringan Muatan Depan, Kontrol Sistem Udara Cerdas/Udara Segar, Pemanas Air Cerdas)

3. Peralatan Elektronik Konsumen & Komersial

· Konsol Game Portabel, Bingkai Foto Digital, Pemutar DVD Portabel, Speaker Bluetooth/Layar Tampilan Radio, Terminal POS, Terminal Pemesanan, Mesin Absensi, Kamus Elektronik, Mesin/Perangkat Pembelajaran Pendidikan Dini, Keyboard Elektronik, Terminal Genggam Komersial (Terminal Pemesanan, Pemindai Kode Batang)

Mengapa Lebih dari 200 Klien Terus Memilih Kami?

Keuntungan Inti

• Desain Multi-Antarmuka untuk Kompatibilitas Tinggi

Mendukung RGB paralel, RGB serial, dan CCIR656/601 secara bersamaan, memungkinkan adaptasi fleksibel terhadap skema kontrol utama yang berbeda dan mengurangi biaya penyesuaian perangkat keras pelanggan.

• Adaptasi Lingkungan Tingkat Industri

Memiliki kisaran suhu pengoperasian -10°C ~ +60°C dan telah lulus beberapa uji keandalan termasuk penyimpanan suhu tinggi-rendah, perputaran suhu, getaran, dan ESD, sehingga cocok untuk lingkungan yang keras.

• Pengalaman Optik & Sentuh yang Dioptimalkan

Mengadopsi film matte tahan cincin Newton untuk menghilangkan pinggiran interferensi dan memastikan pengoperasian sentuhan yang mulus; kekerasan permukaan ≥ 3H untuk ketahanan gores, ideal untuk skenario pengoperasian frekuensi tinggi.

• Struktur Mekanik Yang Tepat & Desain Perakitan yang Mudah

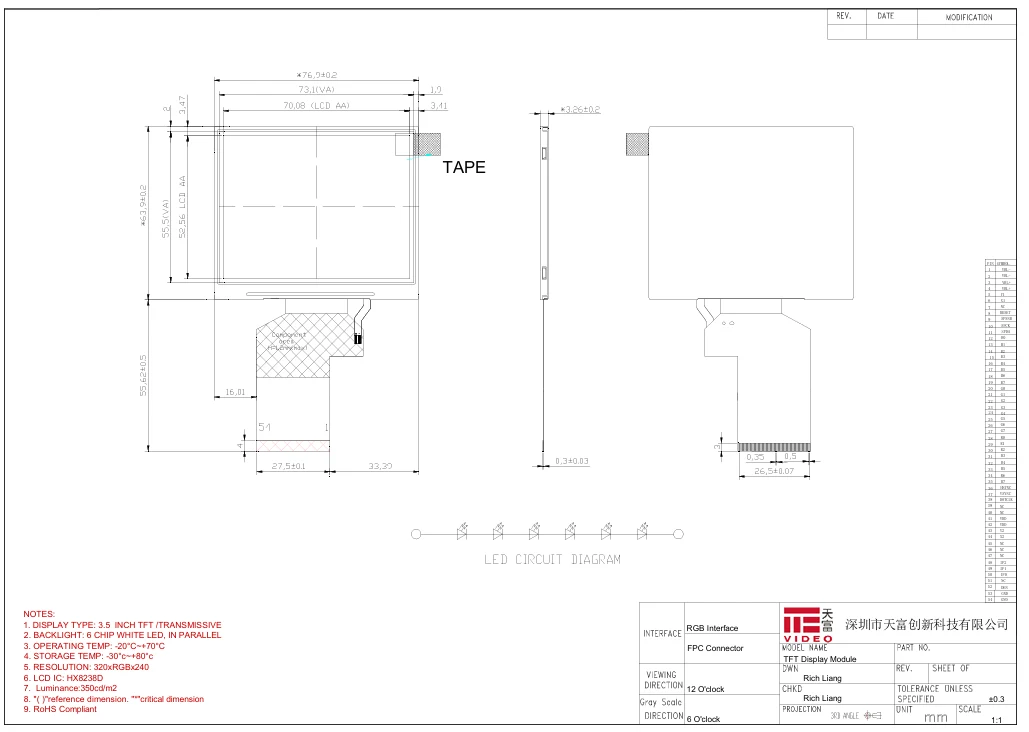

Menyediakan beberapa set dimensi utama termasuk AA, OD, VA, dan rangka karet, memfasilitasi pembukaan lubang struktural dan desain laminasi pelanggan, serta mengurangi kesulitan perakitan.

• Pasokan Tegangan Lebar & Konsumsi Daya Rendah

Dilengkapi rentang input tegangan lebar 2,6V–3,6V, dengan sensitivitas rendah terhadap fluktuasi catu daya, cocok untuk lingkungan catu daya bertenaga baterai atau industri.

Mitra LCD Tepercaya Anda dengan 16 Tahun Pengalaman Khusus---Tianfu

Saat Anda membandingkan beberapa pemasok, di luar parameter dan harga, kami ingin menyampaikan nilai unik kami sebagai produsen skala kecil dan menengah dengan pengalaman berdedikasi lebih dari 16 tahun di industri layar kristal cair. Memilih kami berarti Anda mendapatkan lebih dari sekedar modul tampilan – Anda mendapatkan mitra jangka panjang yang stabil, andal, dan sangat responsif.

✅ Kami Mengetahui Produk Kami, dan Yang Lebih Penting, Kami Memahami Kebutuhan Anda

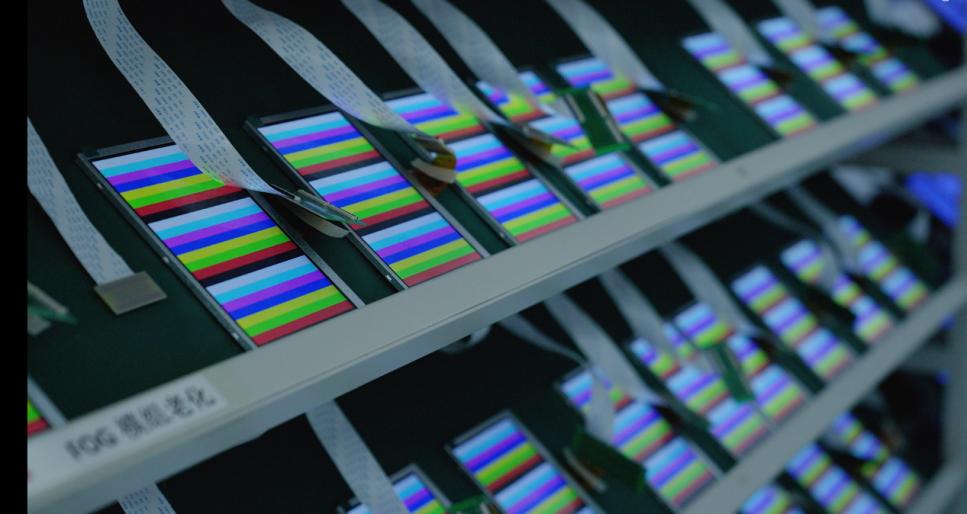

· Proses Manufaktur yang Terbukti: 16 tahun akumulasi pengalaman telah memberi kami penguasaan mendalam atas penerapan IC driver klasik seperti HX8238D. Dari pengikatan COG dan laminasi film ITO hingga uji penuaan dan inspeksi 100%, kami telah menetapkan alur kerja produksi yang matang dan stabil, memastikan setiap modul yang Anda terima memberikan kinerja, keandalan, dan daya tahan yang konsisten.

· Desain Bertarget Titik Sakit: Kompatibilitas multi-antarmuka modul (RGB/CCIR) dan toleransi suhu lebar tingkat industri adalah hasil optimalisasi desain berdasarkan umpan balik pelanggan yang ekstensif. Kami memahami bahwa pelanggan skala kecil dan menengah memerlukan tampilan yang "serbaguna" dan kuat untuk memenuhi beragam kebutuhan berbagai proyek.

✅ Skala Sedang Kami Berarti Fokus dan Fleksibilitas Lebih Besar

· Respon Cepat & Komunikasi: Tidak ada prosedur rumit yang biasa dilakukan perusahaan besar. Pertanyaan teknis, konfirmasi spesifikasi, atau permintaan modifikasi Anda akan langsung ditangani oleh teknisi atau manajer proyek berpengalaman, dengan waktu respons diukur dalam hitungan jam, bukan hari.

· Dukungan Kustomisasi Fleksibel: Apakah Anda memerlukan penyesuaian pada panjang FPC, pinout antarmuka, kecerahan lampu latar, atau adaptasi sejumlah kecil kode inisialisasi firmware tertentu, kami memiliki kemampuan untuk respons teknis yang cepat. Pesanan Anda sebanyak 500 unit diperlakukan dengan prioritas yang sama seperti akun utama.

· Nilai yang Didorong oleh Fokus: Kami mengkhususkan diri dalam pembuatan TFT dan layar sentuh berukuran kecil hingga menengah, dengan semua peningkatan proses dan tindakan pengendalian kualitas berpusat pada bisnis inti ini. Apa yang Anda dapatkan adalah hasil dari tim yang berdedikasi pada bidang keahlian yang terfokus.

✅ Kami Menghargai Reputasi Kami, Memastikan Kualitas Terkendali dan Pasokan Stabil

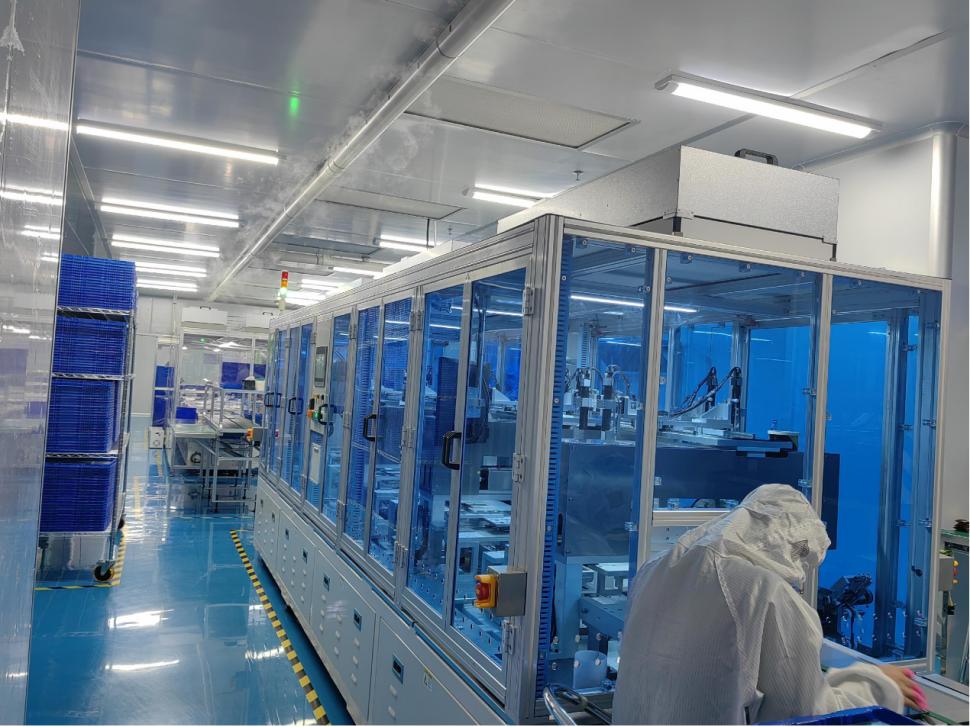

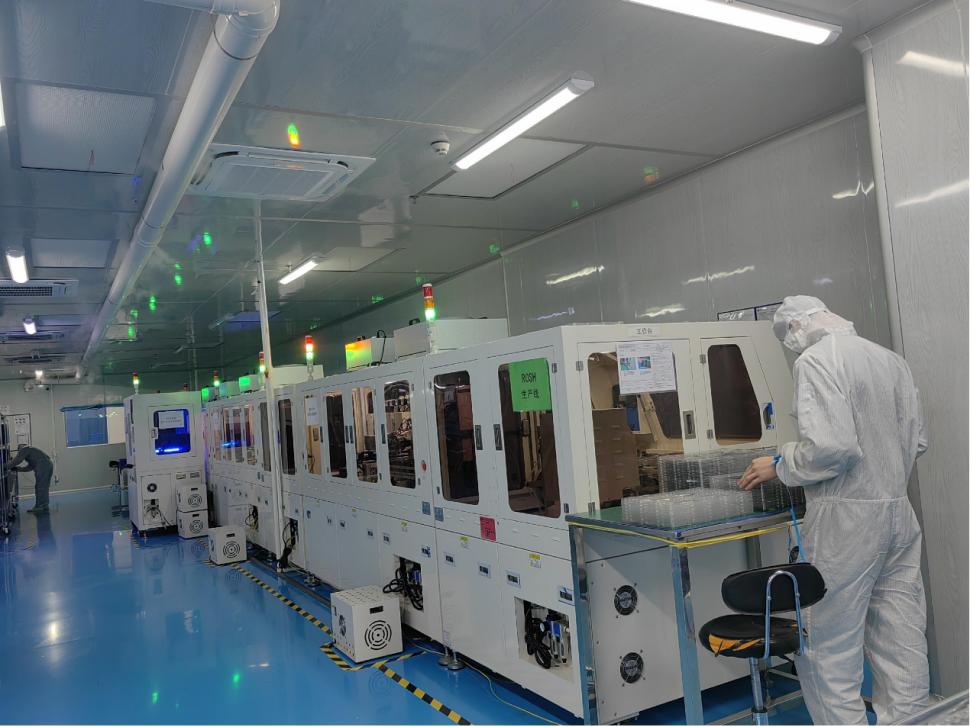

· Manajemen In-house Siklus Penuh: Dari pengadaan material dan penempatan SMT hingga perakitan dan pengujian modul, semua proses penting diselesaikan di fasilitas kami sendiri. Hal ini memastikan ketertelusuran dan pengendalian kualitas secara penuh, menghilangkan risiko fluktuasi kualitas yang disebabkan oleh outsourcing.

· Komitmen Pasokan Jangka Panjang: Kami sepenuhnya menyadari pentingnya siklus hidup produk untuk proyek Anda. Untuk komponen klasik seperti HX8238D, kami telah membangun sistem inventaris yang aman dan dapat memberikan jaminan pasokan berkelanjutan, mendukung kebutuhan produksi jangka panjang Anda tanpa kekhawatiran.

· Kerjasama Transparan: Kami dengan senang hati memberikan lembar data terperinci, laporan pengujian, dan bahkan pengenalan proses. Kami percaya bahwa hanya ketika pelanggan membuat keputusan pembelian yang tepat, kemitraan jangka panjang dapat dibangun.

✅ Dukungan Pra-penjualan & Purna Jual yang Komprehensif

· Dukungan Pengembangan yang siap digunakan: Setiap modul dilengkapi dengan definisi antarmuka yang jelas, kode driver yang divalidasi (kompatibel dengan platform MCU umum), dan referensi skematik, yang secara signifikan mengurangi waktu debugging teknisi Anda.

· Bantuan Implementasi Produksi: Jika Anda menggunakan modul kami untuk pertama kalinya, kami dapat memberikan panduan tentang penyolderan, tindakan pencegahan perakitan, dan pengujian fungsional sederhana, membantu Anda mencapai produksi massal yang lancar.

· Jaminan Kualitas yang Andal: Semua modul menjalani pengujian kelistrikan 100% dan inspeksi keandalan pengambilan sampel sebelum pengiriman, dan didukung oleh garansi kualitas 12 bulan.

Singkatnya, Memilih Kami Berarti Memilih Mitra Tepercaya yang Menawarkan:

Produk disempurnakan dengan pengalaman industri selama 16 tahun + Responsif yang tangkas terhadap kebutuhan penyesuaian Anda sebagai perusahaan kecil dan menengah + Kontrol kualitas yang ketat seolah-olah menjaga merek kami sendiri.

Kami mungkin bukan pemasok terbesar di pasar, namun kami berkomitmen untuk menjadi pihak yang paling memahami Anda dan memberi Anda ketenangan pikiran.

pertanyaan umum

Q1: Apakah layar ini mendukung fungsi sentuh?

Ya, modul ini mengintegrasikan layar sentuh resistif (film ITO) yang mendukung sentuhan satu titik. Ini memiliki antarmuka resistif 4-kawat standar dan memerlukan chip kontrol sentuh eksternal atau MCU dengan ADC bawaan.

Q2: Dapatkah Anda memberikan versi dengan sentuhan kapasitif?

Versi standar saat ini hadir dengan sentuhan resistif. Untuk sentuhan kapasitif (mendukung sentuhan multi-titik), silakan hubungi kami untuk penyesuaian.

Q3: Apa perbedaan antara CCIR656 dan CCIR601 di antarmuka? Bagaimana saya harus memilih?

CCIR656 adalah format sinyal sinkronisasi tertanam (umumnya digunakan untuk streaming video digital), sedangkan CCIR601 adalah format sinyal sinkronisasi terpisah. Jika prosesor Anda mengeluarkan sinyal video standar ITU-R BT.656/BT.601 (misalnya, prosesor multimedia tertentu), koneksi langsung dapat dilakukan. Jika Anda tidak yakin, berikan model kontrol utama Anda dan kami akan membantu pemilihannya.

Q4: Dapatkah kisaran suhu pengoperasian -10°C ~ +60°C diperluas ke rentang yang lebih luas?

Produk standar memiliki kisaran suhu ini. Untuk persyaratan suhu industri yang luas seperti -30°C ~ +80°C, penyesuaian dapat didiskusikan, yang biasanya melibatkan penyesuaian bahan kristal cair dan proses manufaktur.

Q5: Apakah papan driver atau papan adaptor yang cocok tersedia?

Kami dapat menyediakan papan adaptor RGB dan papan adaptor sentuh (termasuk IC sentuh) untuk menyederhanakan desain sirkuit Anda. Silakan berkonsultasi dengan tim penjualan kami untuk detailnya.

Terkait Produksi & Penggunaan

Q6: Berapa tingkat perlindungan ESD modul?

Modul ini telah lulus uji ESD ±8kV (pelepasan udara) / ±4kV (pelepasan kontak), yang memenuhi persyaratan lingkungan industri umum. Disarankan untuk mengambil tindakan pembumian dan insulasi yang tepat saat merancang wadah produk.

Q7: Apakah waktu respons 15 ms akan menyebabkan gerakan kabur?

15ms adalah waktu respons abu-abu ke abu-abu, yang cukup untuk sebagian besar skenario seperti kontrol industri, instrumentasi, dan antarmuka interaktif. Untuk pemutaran video kecepatan tinggi (misalnya di atas 30fps), disarankan untuk mengevaluasi performa gambar dinamis sebenarnya.

Q8: Bagaimana lampu latar modul terhubung?

Modulnya sendiri tidak menyertakan rangkaian driver backlight, tetapi menyediakan pin backlight LED (biasanya +3.3V dan GND). Anda perlu menghubungkan sumber arus konstan eksternal atau rangkaian driver lampu latar. Arus tergantung pada konfigurasi seri-paralel LED lampu latar (nilai tipikal: sekitar 60-100mA).
