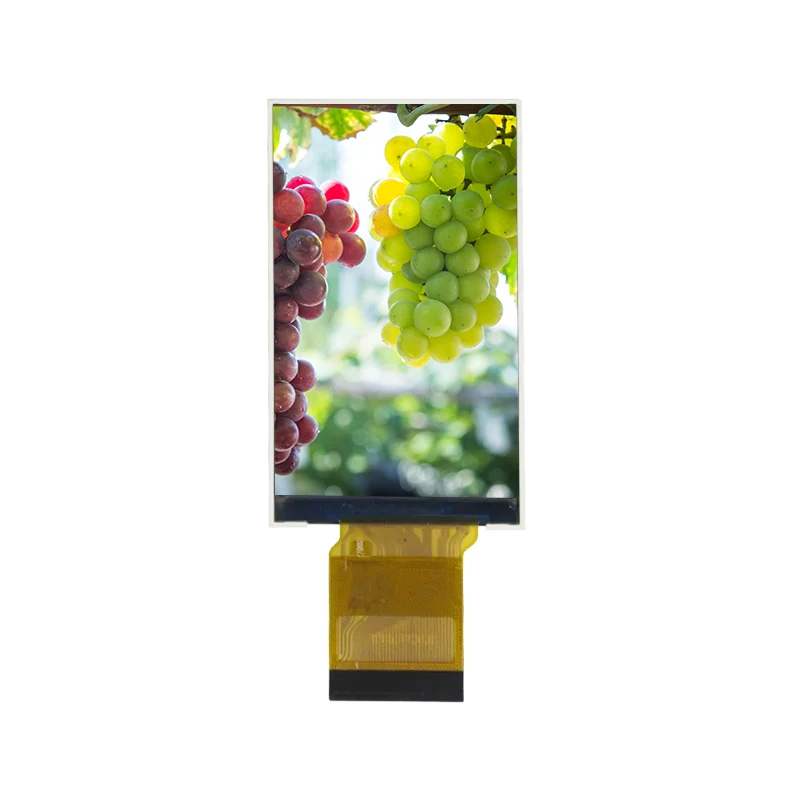

3,92 'Modul Layar LCD TF IPS TFT LCD

Spesifikasi umum

Jenis Modul

TFT 3,92 inci (A-Si)

-

-

Resolusi tampilan

320 × 320 piksel

-

-

Tipe antarmuka

MCU/SPI

-

-

Kedalaman warna

16,7m warna

-

-

IC pengemudi

ST7796

-

-

Dimensi mekanis

76.72 × 74.86 × 2.1 mm

-

-

Area aktif

71.13 × 69.82 mm

-

-

Suhu operasi

-20 ° C hingga +70 ° C ℃

-

-

Suhu penyimpanan

-30 ° C hingga +80 ° C.

-

-

Spesifikasi Listrik

Parameter

Min

Typ

Max

Tegangan Sistem (VDD)

2.5 v

2.8 v

3.6 v

Gerbang TFT pada tegangan (VGH)

10 v

12 v

14 v

TFT GATE OFF Tegangan (VGL)

-14 v

-12 v

-10 v

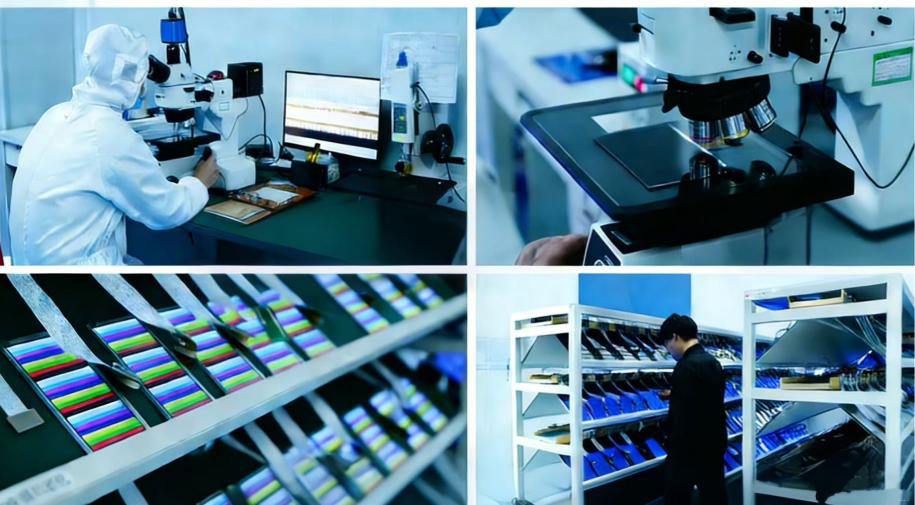

Tes reliabilitas

Item tes

Kondisi

Penyimpanan suhu tinggi

80 ° C, 240 jam

Penyimpanan suhu rendah

-30 ° C, 240 jam

Temp High & Kelembaban (Operasional)

60 ° C, 90% RH, 240 jam
