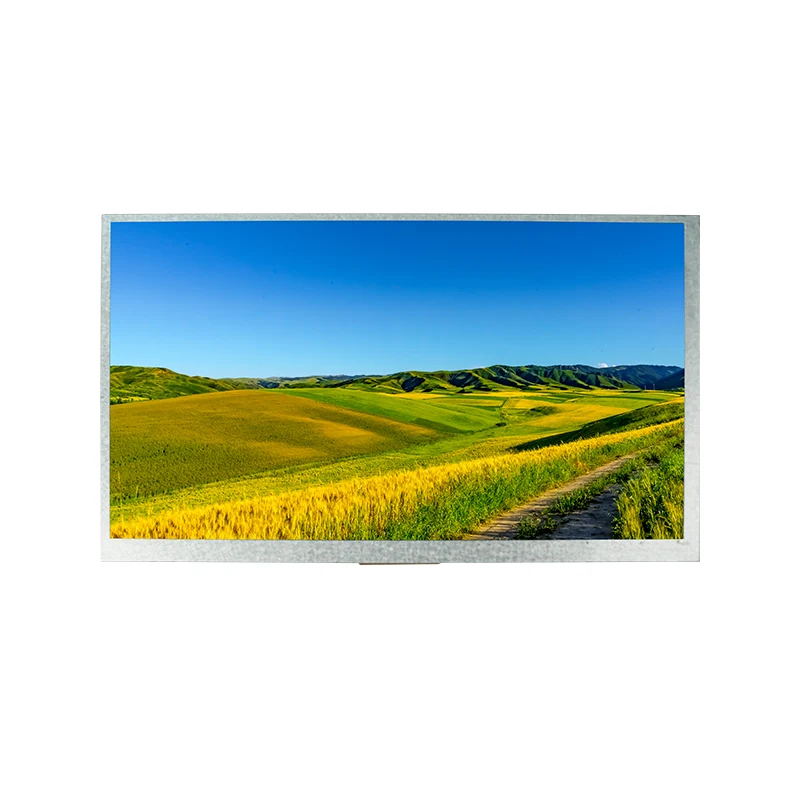

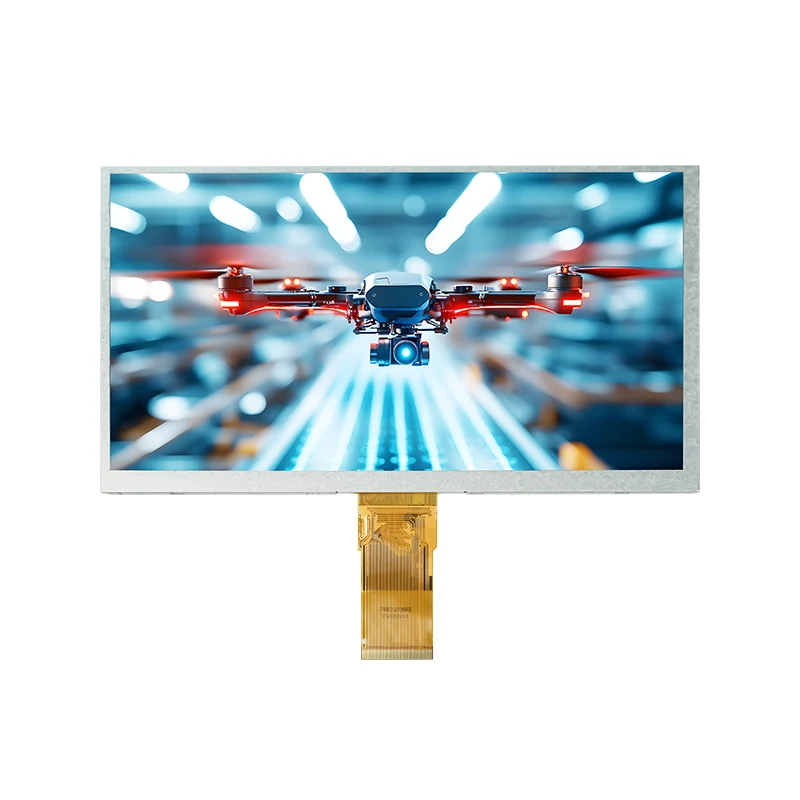

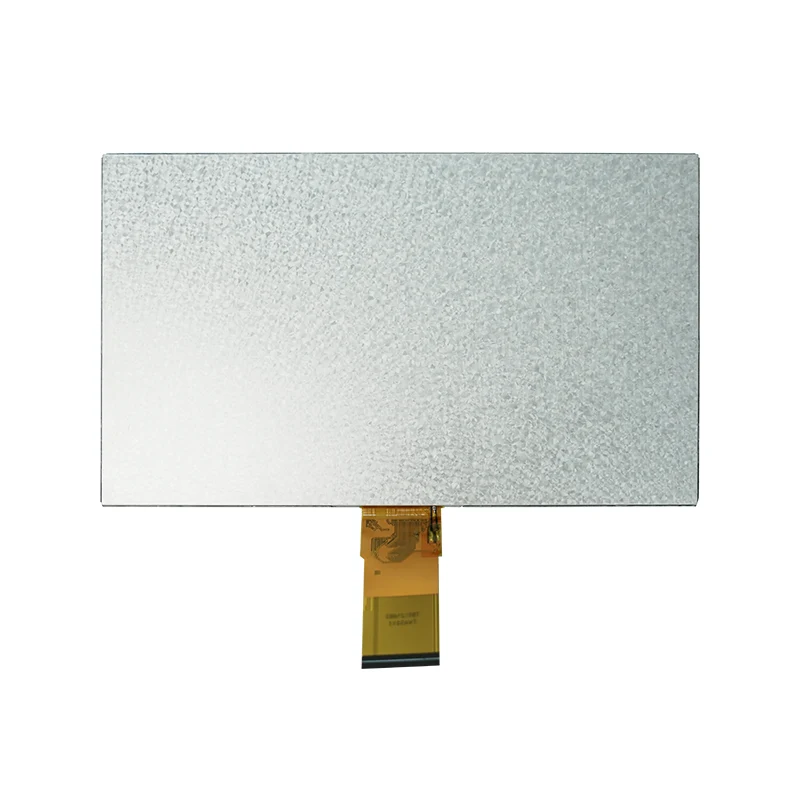

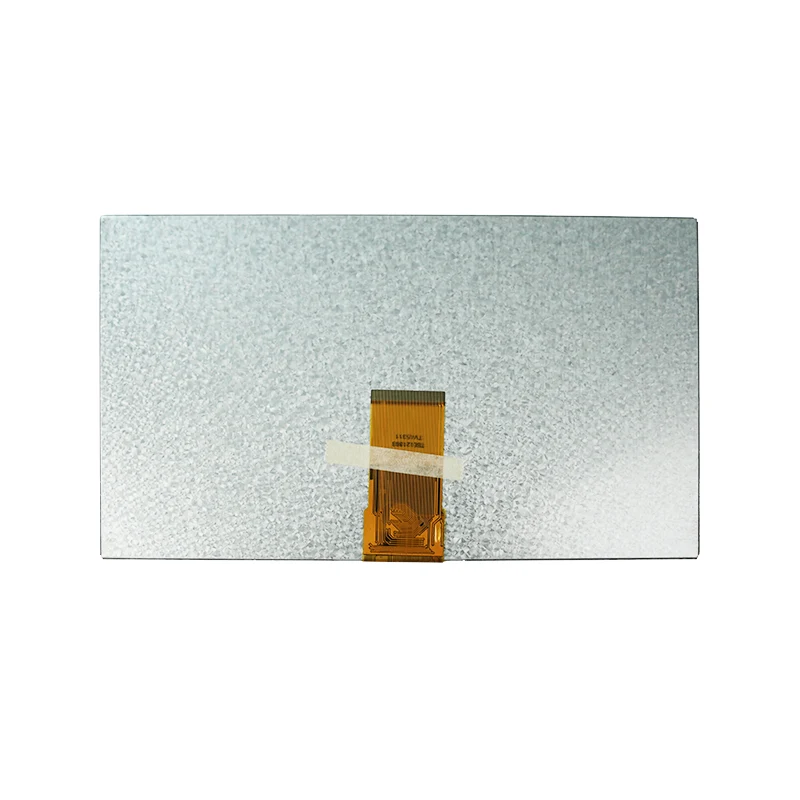

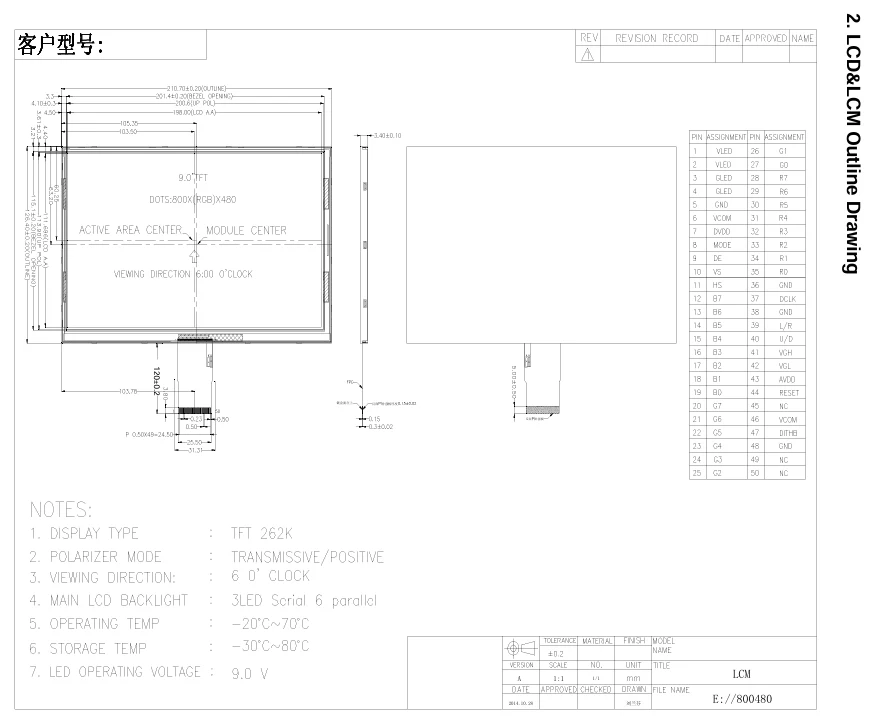

9.0 'HMI Square TFT LCD Display Module

Spesifikasi inti

Ukuran tampilan

9,0 inci A-Si TFT-LCD (Transmisif)

Resolusi

800 (RGB) × 480 piksel (RGB-stripe)

Mode tampilan

TN putih normal, arah pukul 6

Antarmuka

RGB paralel 24-bit (antarmuka MPU)

Tegangan catu daya

Digital: 2.8–3.3 V (DVDD)
Analog: 9.4–9.8 V (AVDD)
Tegangan gerbang: vgh = 17–19 V, vgl = -6.6 ~ -5.4 v

Lampu latar

LED Putih × 18 (Total Arus: 120 Ma)

Peringkat maksimum absolut

Suhu operasi

-20.0 ℃ ~ 70.0 ℃

Suhu penyimpanan

-30.0 ℃ ~ 80.0 ℃

Karakteristik Listrik

Tegangan Pasokan Digital (DVDD)

3.0 V (min) / 3.3 V (Jenis) / 3.6 V (MAX)

Tegangan suplai analog (AVDD)

9.4 V (min) / 9.6 V (Jenis) / 9.8 V (MAX)

Gerbang pada tegangan (VGH)

17 V (min) / 18 V (Jenis) / 19 V (MAX)

Gerbang Off Tegangan (VGL)

-6.6 V (min) / -6 V (type) / -5.4 V (maks)

Sinyal penggerak elektroda umum (VCOM)

3.7 V (Jenis)

Spesifikasi lampu latar

Tegangan Maju LED

9.0 V (Typ) / 9.9 V (MAX)

LED seumur hidup

20.000 jam

Memimpin pencahayaan

≥3000 CD / m²

Luminance LCM

120 CD / m²

Parameter Waktu (Horisontal)

Frekuensi DCLK

33.3 MHz (Typ) / 50 MHz (Max)

Area tampilan horizontal

800 DCLK

Lebar pulsa HS

1 DCLK (MIN) / 48 DCLK (Jenis)

HS Back Porch

88 DCLK

HS teras depan

40 DCLK

Produk Standar

Produk yang disesuaikan

Jumlah pesanan

Waktu pengiriman

Jenis Kustomisasi

Waktu pengiriman

1-30 pcs

Langsung

B/L & FPC & TP

dalam 5 minggu

31-100 PC

1 minggu

B/L & FPC & TP

dalam 5 minggu

101-500 PC

dalam 2 minggu

B/L & FPC & TP

dalam 5 minggu

501-1000 PC

dalam 3 minggu

B/L & FPC & TP

 dalam 5 minggu

1001-5000 PC

dalam 3 minggu

BL & FPC & TP

dalam 6 minggu

5000+ PC

dalam 4 minggu

BL & FPC & TP

dalam 6 minggu
