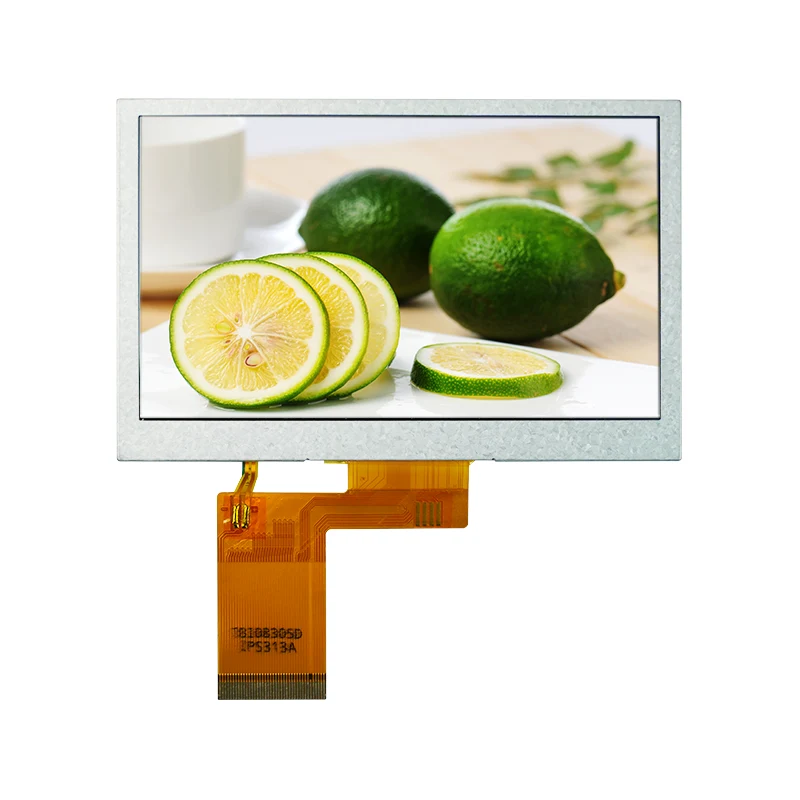

Modul Layar LCD TFT Warna IPS Transmisif 4,3'

Fitur Inti

• Tampilan Kecerahan Tinggi: Kecerahan tipikal 500 cd/m² (minimum 450 cd/m²), memastikan visibilitas jelas bahkan dalam cahaya sekitar yang kuat.

• Pengoperasian Suhu Luas: Mendukung kisaran suhu pengoperasian -20°C hingga 60°C, cocok untuk lingkungan industri.

• Sudut Pandang Lebar: Sudut pandang horizontal umumnya 70° dan sudut pandang vertikal 45°–60°, sehingga nyaman dilihat dari berbagai sudut.

• Respon Cepat: Waktu respons tipikal 20 ms, ideal untuk menampilkan gambar dinamis.

• Desain Hemat Energi: Beroperasi pada tegangan rendah 3,2V dengan efisiensi optimal untuk lampu latar LED putih.

Tianfu Spesifikasi Modul Layar LCD TFT Warna IPS Transmisif 4,3' yang Disesuaikan

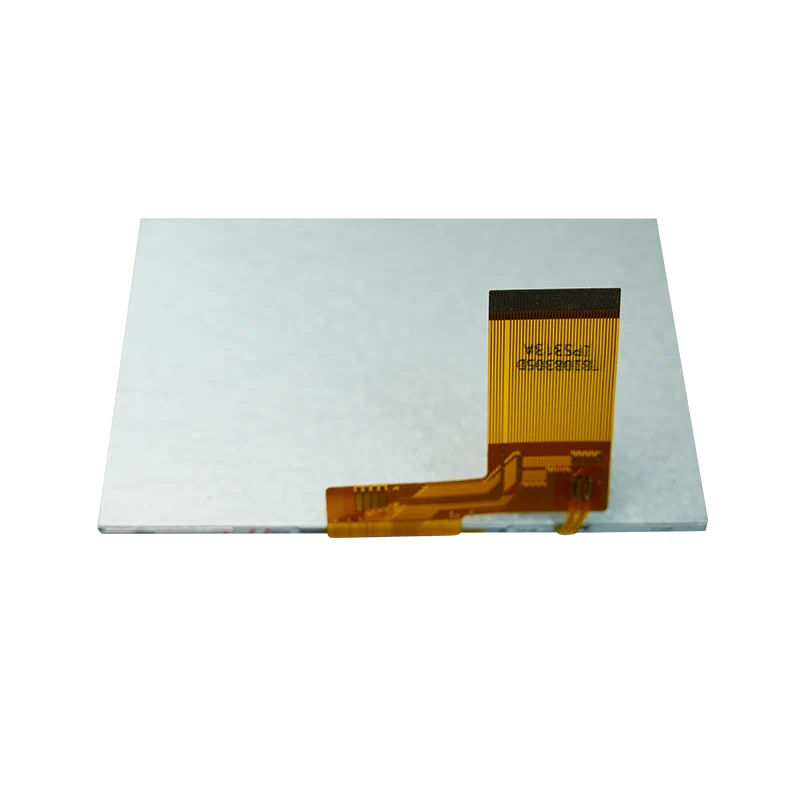

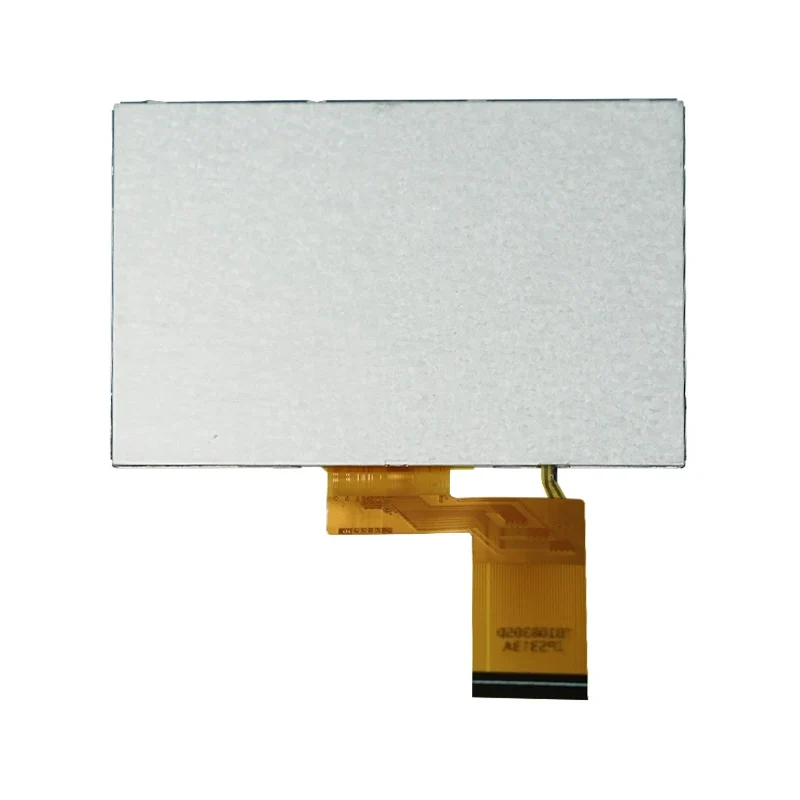

Detail Modul Layar TFT LCD Warna IPS Transmisif Tianfu 4.3'

Modul Layar LCD TFT Warna IPS Transmisif 4.3' digunakan di berbagai bidang sebagai berikut:

Otomasi dan Kontrol Industri

• Panel HMI Industri: Pemantauan lini produksi, tampilan status peralatan

• Instrumen Uji dan Pengukuran: Osiloskop, antarmuka tampilan penganalisis spektrum

• Terminal Kontrol PLC: Antarmuka manusia-mesin untuk sistem otomasi pabrik

Sistem Otomotif dan Transportasi

• Tampilan Navigasi Dalam Kendaraan: Layar navigasi mobil purnajual

• Informasi Transportasi Umum: Sistem kedatangan halte bus, terminal tiket

• Instrumen Mesin Konstruksi: Ekskavator, panel operator derek

Peralatan Medis dan Kesehatan

• Alat Kesehatan Portabel: Monitor, tampilan peralatan diagnostik

• Terminal Pemantauan Kesehatan: Antarmuka perangkat layanan kesehatan komunitas

• Instrumen Laboratorium: Layar tampilan data untuk instrumen analitis

Rumah Pintar dan IoT

• Panel Kontrol Cerdas: Antarmuka sentuh untuk sistem kontrol pusat rumah

• Tampilan Pemantauan Keamanan: Membangun layar sistem interkom

• Antarmuka Peralatan Cerdas: Kulkas kelas atas, panel kontrol mesin cuci

Peralatan Komersial dan Ritel

• Sistem POS: Tampilan terminal ritel

• Layar Informasi Periklanan: Aplikasi papan reklame digital berskala kecil

Evaluasi klien kami: Panel Termostat Industri

Produsen peralatan industri mengadopsi modul ini sebagai antarmuka tampilan untuk sistem kontrol suhu mereka. Ini telah beroperasi secara stabil selama lebih dari 2 tahun di lingkungan penyimpanan dingin pada suhu -10°C, tanpa penurunan kecerahan. Sudut pandang memenuhi persyaratan untuk pemantauan multi-sudut.

Q1: Apa saja persyaratan catu daya untuk modul TFT 4,3 inci ini?

A: Modul ini memerlukan dua catu daya: 1) 3.2V (khas) untuk bagian logika; 2) 12–16V untuk lampu latar LED, dengan nilai tipikal 14V. Arus lampu latar sekitar 40mA. Disarankan untuk menggunakan konverter DC-DC yang stabil untuk menghindari fluktuasi tegangan yang mempengaruhi kinerja tampilan.

Q2: Dapatkah modul beroperasi secara normal di lingkungan bersuhu rendah?

J: Ya, modul ini telah menjalani pengujian yang ketat dan dapat beroperasi secara normal pada kisaran suhu sekitar -20°C hingga 60°C. Di lingkungan bersuhu rendah, waktu pengaktifan awal mungkin sedikit lebih lama (kira-kira 1–2 detik), namun performa tampilan tidak terpengaruh. Kisaran suhu penyimpanan -20°C hingga 70°C.

Q3: Apa karakteristik sudut pandang modul? Posisi pemasangan manakah yang cocok?

J: Modul ini mengadopsi desain sudut pandang jam 12, dengan sudut pandang horizontal tipikal 70° dan sudut pandang vertikal 45°–60°. Cocok dipasang pada posisi setinggi atau sedikit di atas mata pengamat. Untuk aplikasi yang memerlukan tampilan multi-sudut, disarankan untuk menyesuaikan sudut pemasangan atau memilih model dengan spesifikasi sudut pandang lainnya.

Q4: Apakah waktu respons 20 ms mendukung pemutaran video?

J: Waktu respons tipikal 20 md (maksimum 30 md) dapat mendukung sebagian besar skenario aplikasi, termasuk pembaruan data, peralihan GUI, dan pemutaran video definisi standar. Untuk aplikasi video gerak atau game berkecepatan tinggi, disarankan untuk memilih model khusus dengan waktu respons lebih singkat.

Q5: Seperti apa masa pakai modul dan degradasi lampu latar?

J: Dalam kondisi pengoperasian terukur, modul dirancang untuk memiliki masa pakai lebih dari 30.000 jam. Penurunan kecerahan lampu latar LED biasanya kurang dari 10% dalam 10.000 jam. Disarankan untuk menghindari pengoperasian pada kecerahan maksimum dalam waktu lama untuk memperpanjang umur lampu latar.

Q6: Apakah ini mendukung fungsionalitas sentuh?

J: Model ini merupakan modul tampilan saja dan tidak mengintegrasikan fungsi sentuh. Namun, kami dapat menyediakan komponen layar sentuh resistif atau kapasitif yang cocok dan membantu proses laminasi. Layar sentuh perlu dibeli dan diintegrasikan secara terpisah.

Contoh Kebijakan Pasokan

Ketersediaan Sampel: Sampel dalam jumlah kecil sebanyak 1–10 buah tersedia untuk evaluasi dan pengujian pelanggan.

Dokumentasi yang Disertakan: Setiap paket sampel meliputi:

• Lembar data produk lengkap

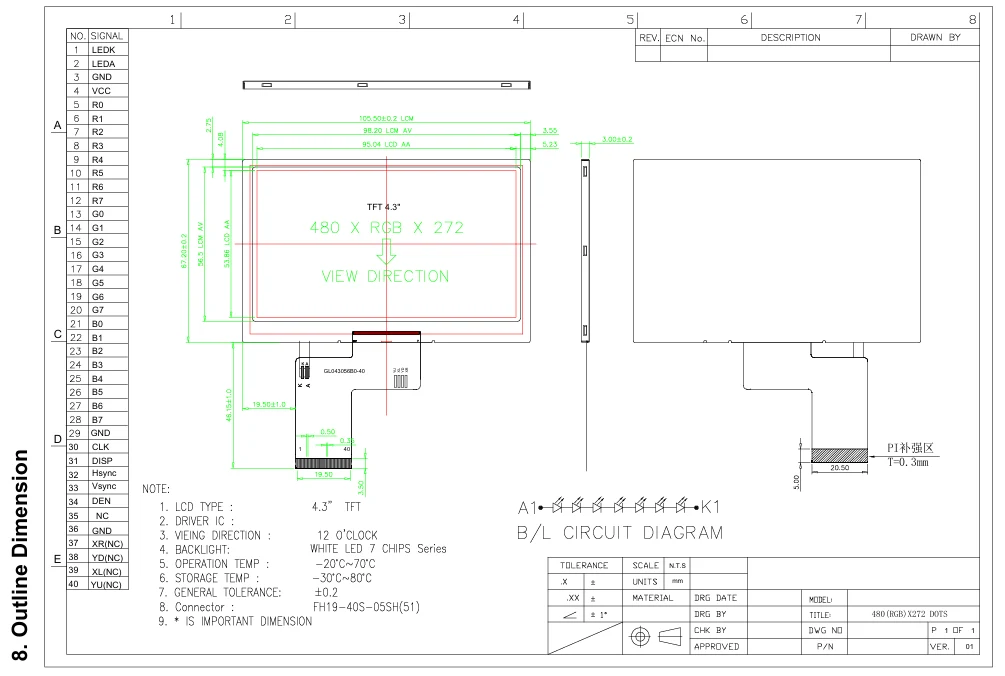

• Gambar mekanis (file CAD dalam format DXF/STEP)

• Definisi pin dan diagram sambungan listrik

• Waktu inisialisasi yang disarankan dan kode konfigurasi register

• Pedoman pengoperasian yang aman dan perlindungan ESD

Contoh Rekomendasi Evaluasi

Sebelum meminta sampel, pastikan tim teknis Anda memiliki kemampuan berikut:

• Kemampuan mengemudi: Kemampuan untuk menyediakan daya logika 3,2V dan daya lampu latar LED 12–16V untuk modul

• Kompatibilitas antarmuka: Motherboard sistem dapat mengakomodasi konektor FH19‑40S‑0,5SH(51) 40-pin atau solusi adaptor yang setara

• Dukungan sinyal: Chip kontrol utama dapat menghasilkan sinyal antarmuka paralel RGB 24-bit atau 16-bit

• Pertimbangan termal: Ruang pembuangan panas yang cukup disediakan di dalam perangkat Anda

🔧 Lingkup Dukungan Teknis Profesional

Dukungan Teknis Inti (Disediakan Gratis)

Kami menawarkan dukungan teknis profesional terkait modul LCD berikut ini kepada pelanggan langsung:

1. Konsultasi Spesifikasi dan Integrasi

• Interpretasi karakteristik kelistrikan modul dan rekomendasi desain catu daya

• Instalasi mekanis dan analisis kompatibilitas struktural

• Panduan proses penyolderan konektor dan perakitan kabel

• Rekomendasi untuk evaluasi kemampuan adaptasi lingkungan (suhu/kelembaban).

2. Dokumentasi Teknis IC Driver

• Lembar data lengkap untuk IC driver ILI6485

• Konfigurasi register terperinci dan contoh urutan inisialisasi

• Analisis parameter waktu antarmuka dan rekomendasi pencocokan

• Skema referensi untuk koreksi gamma warna

3. Panduan Penyetelan Kinerja Optik

• Metode dan standar uji keseragaman kecerahan

• Saran optimasi untuk karakteristik sudut pandang pada instalasi sebenarnya

• Arah penyesuaian untuk kontras dan performa warna

• Skema pengujian dan evaluasi waktu respons

4. Dukungan Verifikasi Keandalan

• Kondisi dan siklus pengujian burn-in yang direkomendasikan

• Desain dan rekomendasi perlindungan ESD

• Metode pengujian siklus suhu

• Poin-poin penting untuk evaluasi keandalan operasional jangka panjang

Respon Dukungan Teknis

• Waktu respons: Pertanyaan teknis dijawab dalam waktu 24 jam pada hari kerja

• Metode komunikasi: Dukungan melalui email, telepon, dan pertemuan online untuk pertukaran teknis mendalam

• Dokumentasi: Semua dokumen teknis disediakan dalam bahasa Mandarin dan Inggris

• Pustaka FAQ: Pustaka solusi untuk masalah integrasi umum dibuat untuk referensi pelanggan
