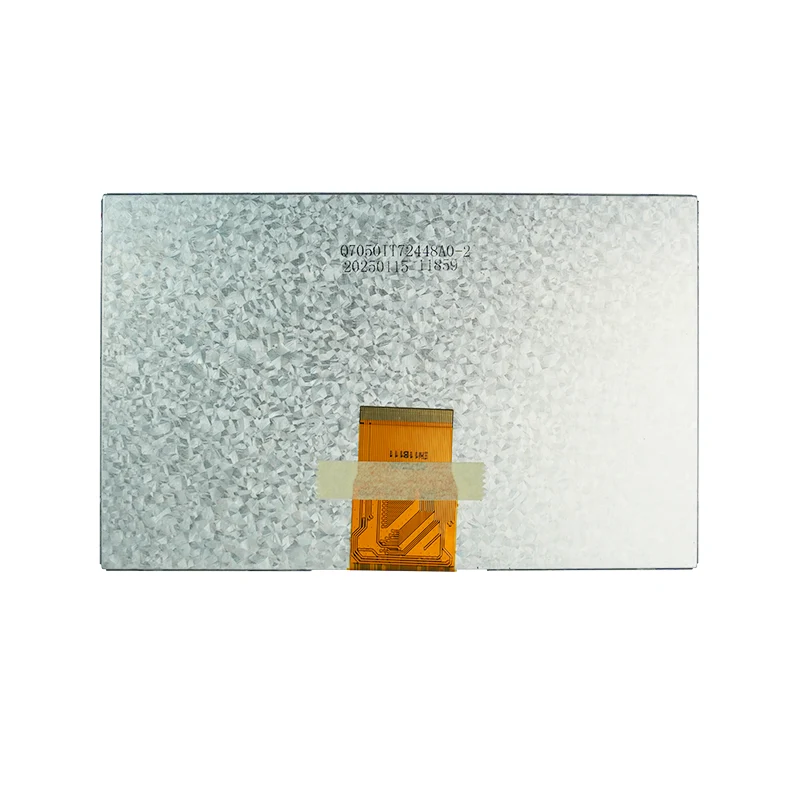

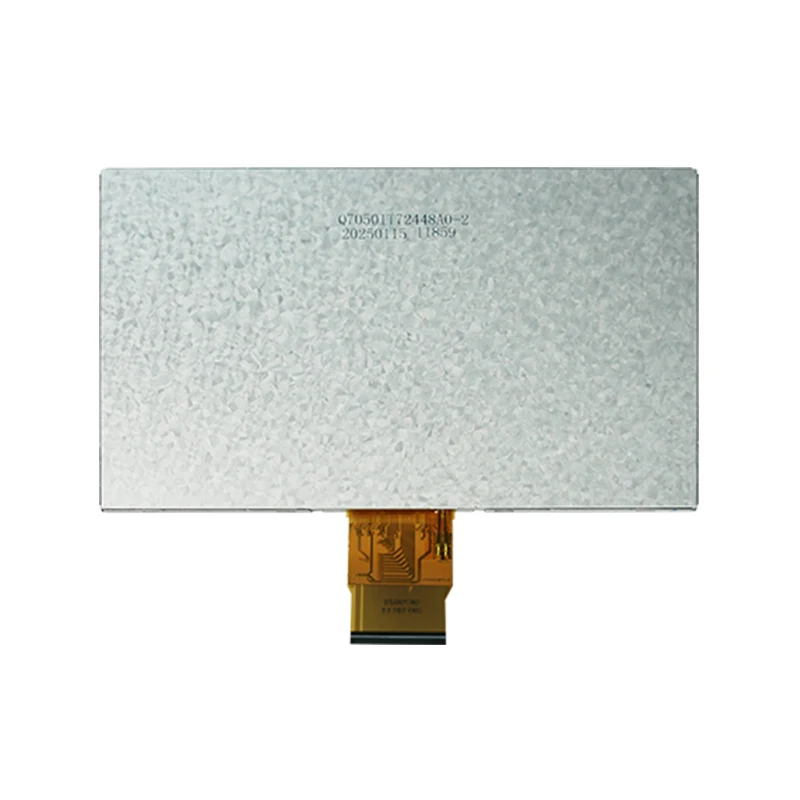

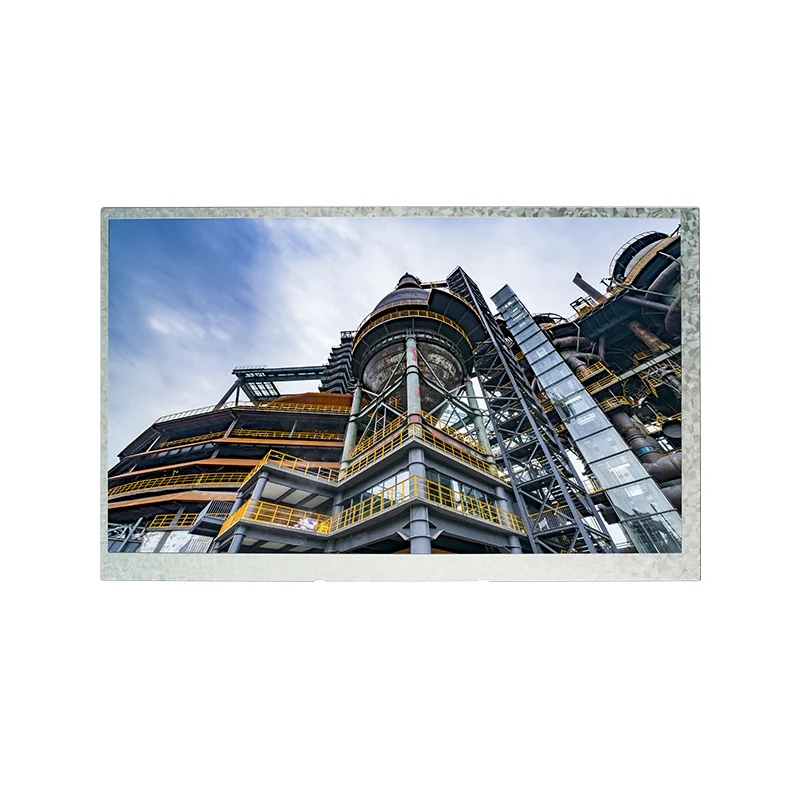

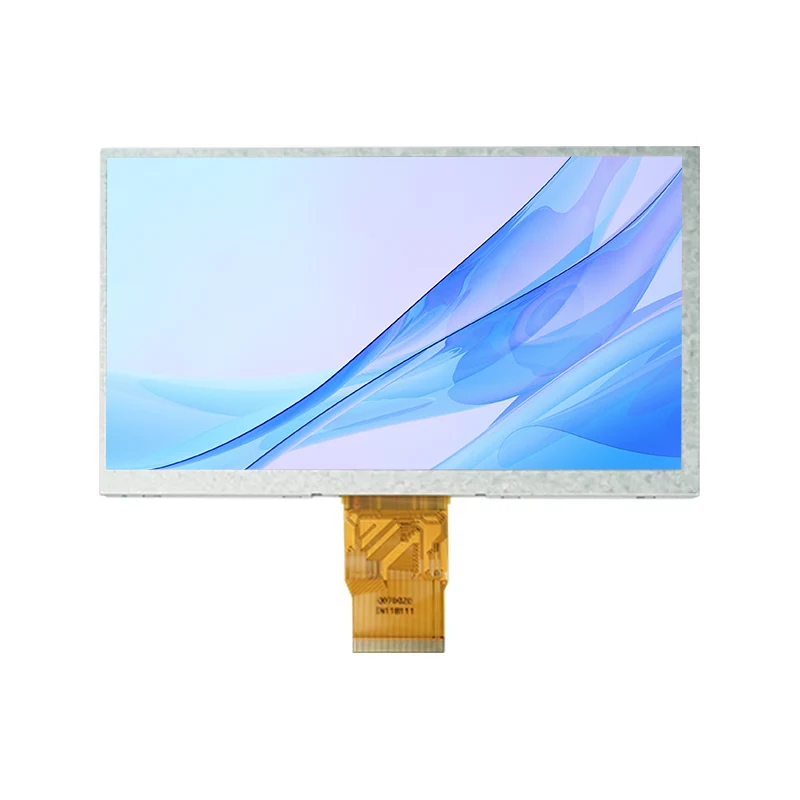

7.0 'Modul Tampilan Sudut LCD LCD Gratis

Spesifikasi inti

Ukuran tampilan

7,0 inci IPS TFT-LCD

Resolusi

1024×RGB×600 (WVGA)

Pitch piksel

0,1506 (h) × 0,1432 (v) mm

Area aktif

154.21 (h) × 85.92 (v) mm

Garis besar dimensi

165 (w) × 100 (h) × 3.5 (d) mm

Mode tampilan

Biasanya Hitam (Teknologi IPS)

Antarmuka

TTL Parallel RGB (50-pin FPC)

Perawatan permukaan

Anti-Glare (2H/3H Hard Coating)

Karakteristik Listrik

Tegangan Pasokan Digital (VDD)

3.3V (3.0-3.6V)

Tegangan suplai analog (AVDD)

9.6V (9.4-9.8V)

Tegangan gerbang TFT (VGH/VGL)

18V (17–19V) / -6V (-7 ---5V)

Konsumsi saat ini (Typ.)

VDD: 30MA, AVDD: 35MA, VGH: 0.5MA, VGL: 1MA

Tegangan/arus lampu latar

9.6V (8.4–10.6V) / 180mA (27 LED)

Suhu operasi

-20 ° C hingga +70 ° C.

Suhu penyimpanan

-30 ° C hingga +80 ° C.

Karakteristik optik

Luminance (Typ.)

450 CD/m² (titik tengah)

Rasio kontras (Typ.)

800: 1 (sudut pandang 0 °)

Waktu respons (Typ.)

25ms (rise + fall)

Sudut pandang (h/v)

80 °/80 ° (CR> 10)

Color Gamut (NTSC)

50%

Chromaticity (putih)

X: 0,230-0,330, y: 0,260-0,360

Antarmuka & Kontrol

Tipe konektor

Hirose FH12A-50S-0.55H (50-pin FPC)

Input data

RGB 8-bit (kedalaman warna 24-bit)

Mode sinkronisasi

DE Mode (Default) / HS / VS Mode

Pindai Kontrol Arah

L/R (shift kiri/kanan)/updn (pemindaian atas/bawah)

Dukungan thering

Resolusi 8-bit (h) atau 6-bit (l)
