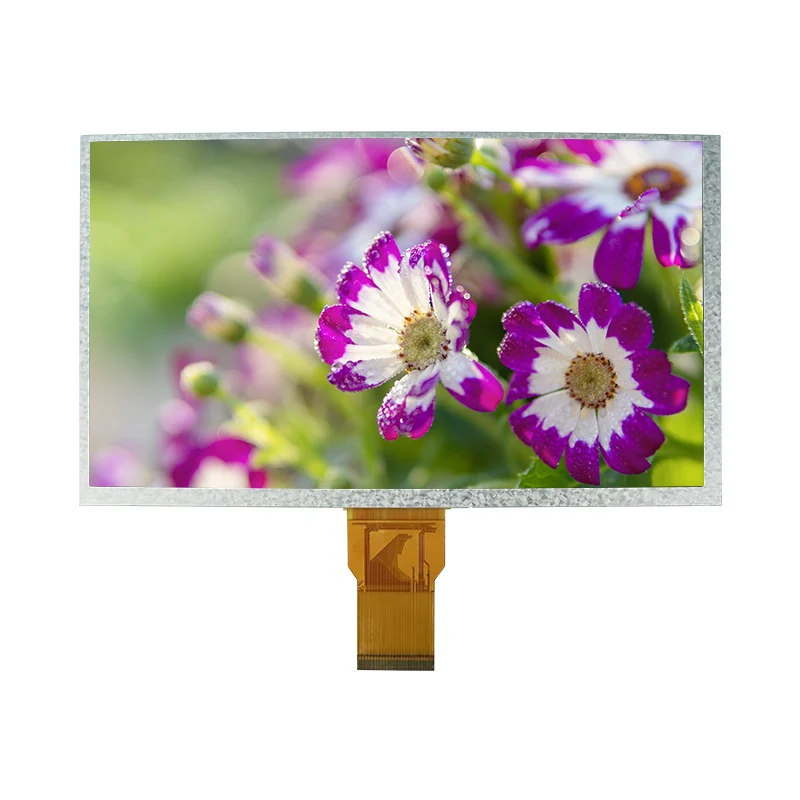

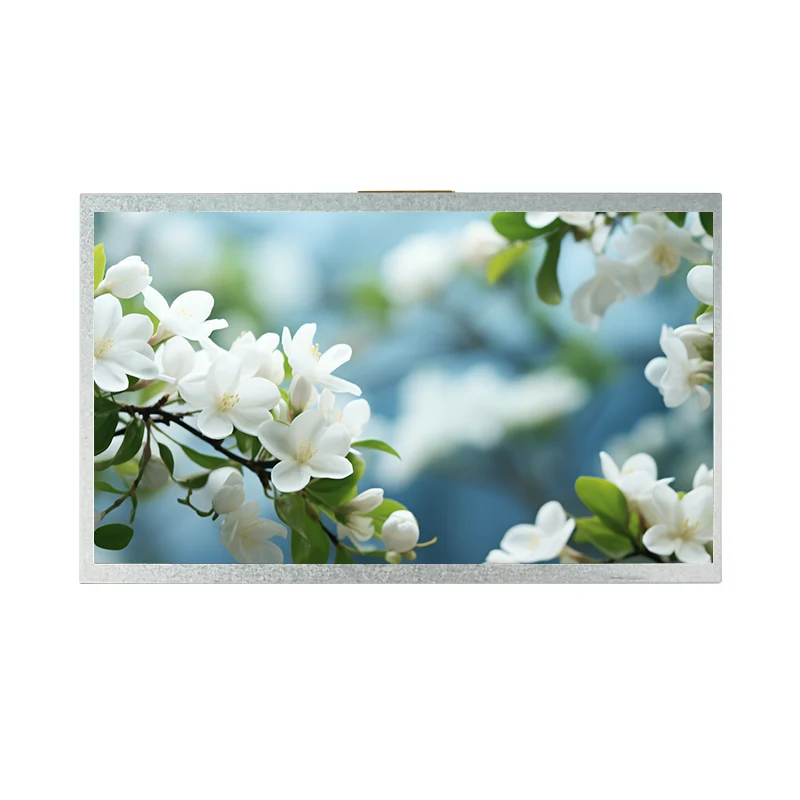

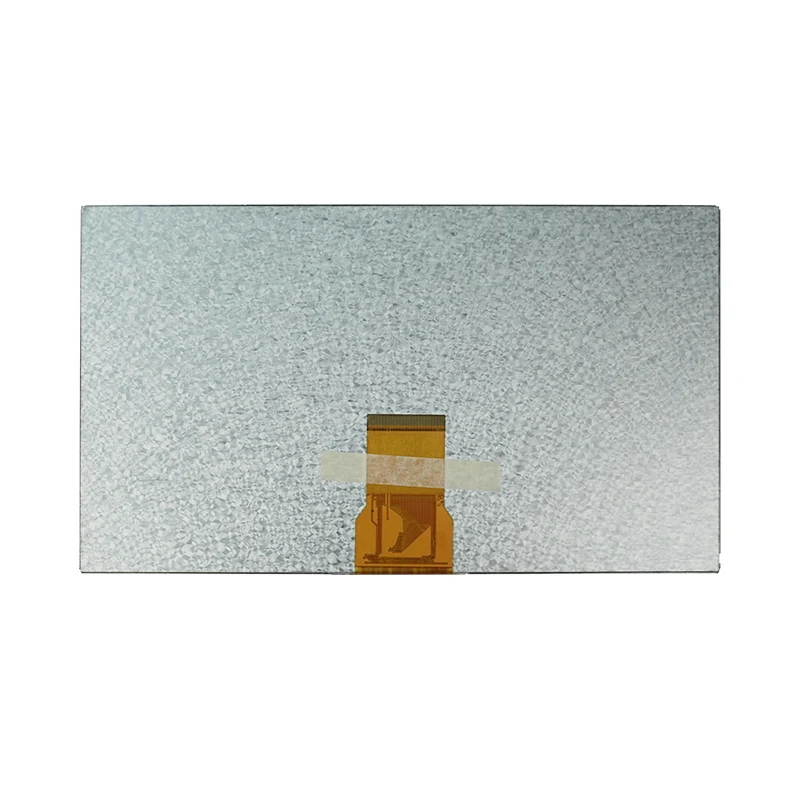

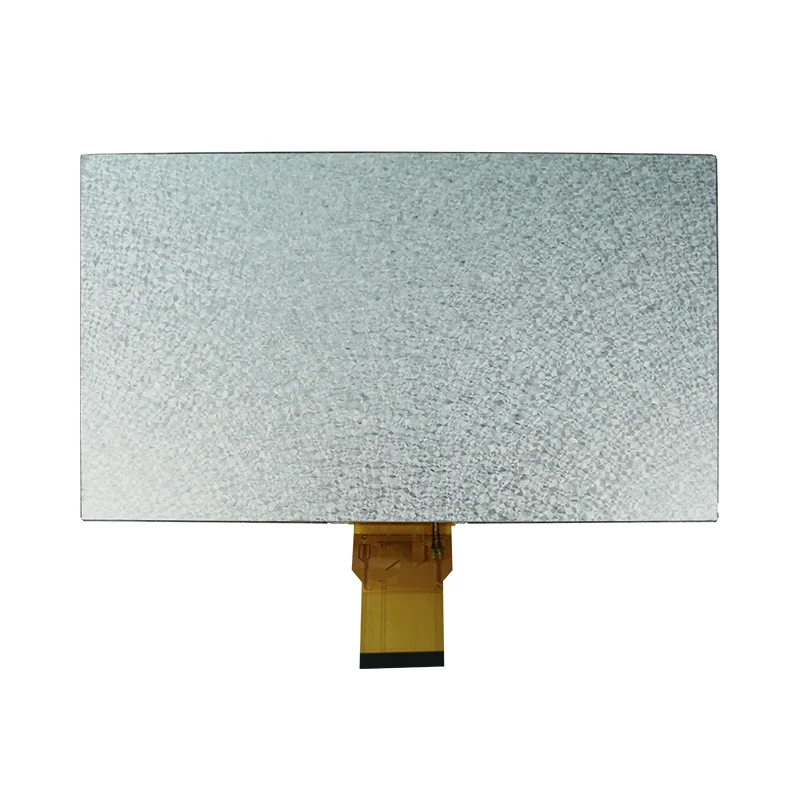

Modul Tampilan LCD Warna Transmisif 9.0 '

Spesifikasi inti

Ukuran tampilan

9,0 inci A-Si TFT-LCD (Transmisif)

Resolusi

800 (RGB) × 480 piksel (RGB-stripe)

Arah melihat

Jam 6

Mode tampilan

TN putih normal

Antarmuka

RGB paralel 24-bit (antarmuka MPU)

Spesifikasi daya

Tegangan Pasokan Digital (DVDD)

3.0 V (Min) - 3.3 V (Jenis) - 3.6 V (MAX)

Tegangan suplai analog (AVDD)

9.4 V (Min) - 9.6 V (Jenis) - 9.8 V (MAX)

Gerbang pada tegangan (VGH)

17 V (min) - 18 V (Jenis) - 19 V (MAX)

Gerbang Off Tegangan (VGL)

-6.6 V (min) --6 V (Jenis) --5.4 V (MAX)

Tegangan VCOM

3.7 V (Jenis)

Spesifikasi lampu latar

Konfigurasi LED

LED putih × 18 (array 3 × 6)

Total LED Current

120 ON (20 × 6)

LED Forward Voltage (VL)

9.0 V (TYP) - 9.9 V (MAX)

Memimpin pencahayaan

≥3000 CD / m²

Luminance LCM

120 CD/M² (Jenis)

LED seumur hidup

≥20.000 jam

Spesifikasi Lingkungan

Suhu operasi

-20.0 ℃ hingga 70.0 ℃

Suhu penyimpanan

-30.0 ℃ hingga 80.0 ℃

Spesifikasi Waktu

Frekuensi DCLK

33.3 MHz (TYP) - 50 MHz (MAX)

Periode Total Horisontal (TH)

Siklus 928 DCLK

Periode Total Vertikal (TV)

525 Garis horizontal

HS Back Porch (THB)

88 siklus DCLK

Vs Back Porch (TVB)

32 garis horizontal
